Temperatuurbeheersing van een paspoortlaminator

Temperatuurbeheersing op de lamineercassette

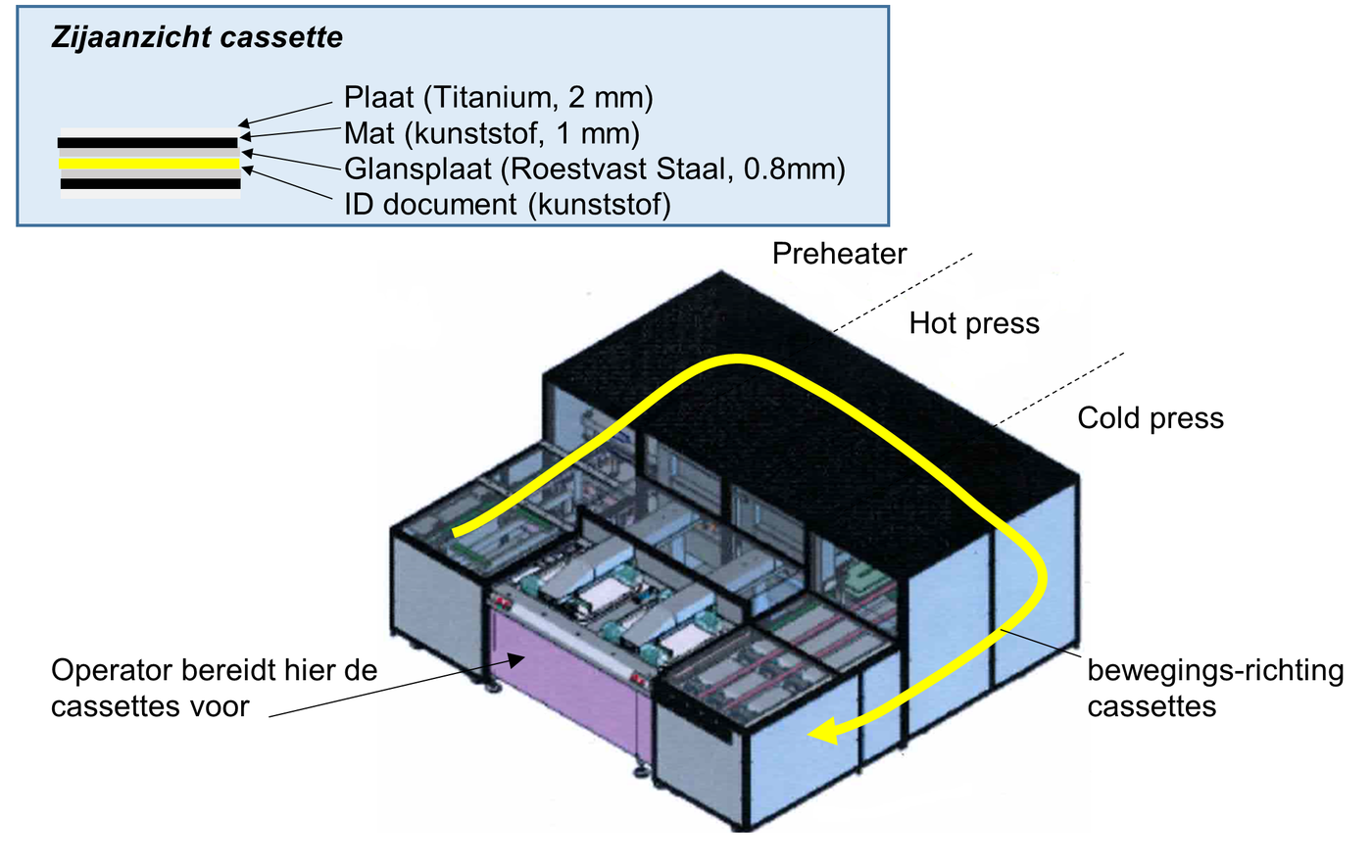

De Single-Sheet Lamineermachine produceert ID-documenten zoals paspoorten. Ze verwerkt cassettes in een semi-automatisch proces, waarbij temperatuur, druk en verblijftijd nauwkeurig beheerst moeten worden.

De temperatuurregeling voldeed niet: de gemeten temperatuur week aanzienlijk af van het setpoint. De vraag was of de beheersing zodanig verbeterd kon worden dat de geregelde temperaturen niet meer dan enkele graden zouden afwijken.

Identificatie en modelvorming

Eerst modelvorming. Uit identificatie-experimenten kwam een eerste-ordemodel met dode tijd, met een procesversterking van 56,5, een tijdconstante van bijna 12.000 seconden en een vertraging van ongeveer 17 seconden. Die tijdconstante zegt het al: dit is een traag systeem waarin een verkeerde instelling zich langzaam wreekt.

Ook de bestaande PID-regeling is gemodelleerd, met de instellingen zoals ze in de machine stonden. Het gesloten-lusgedrag is gevalideerd met een setpointstap-experiment; model en meting kwamen goed overeen, en daarmee stond vast dat de bestaande regeling onvoldoende gedempt was.

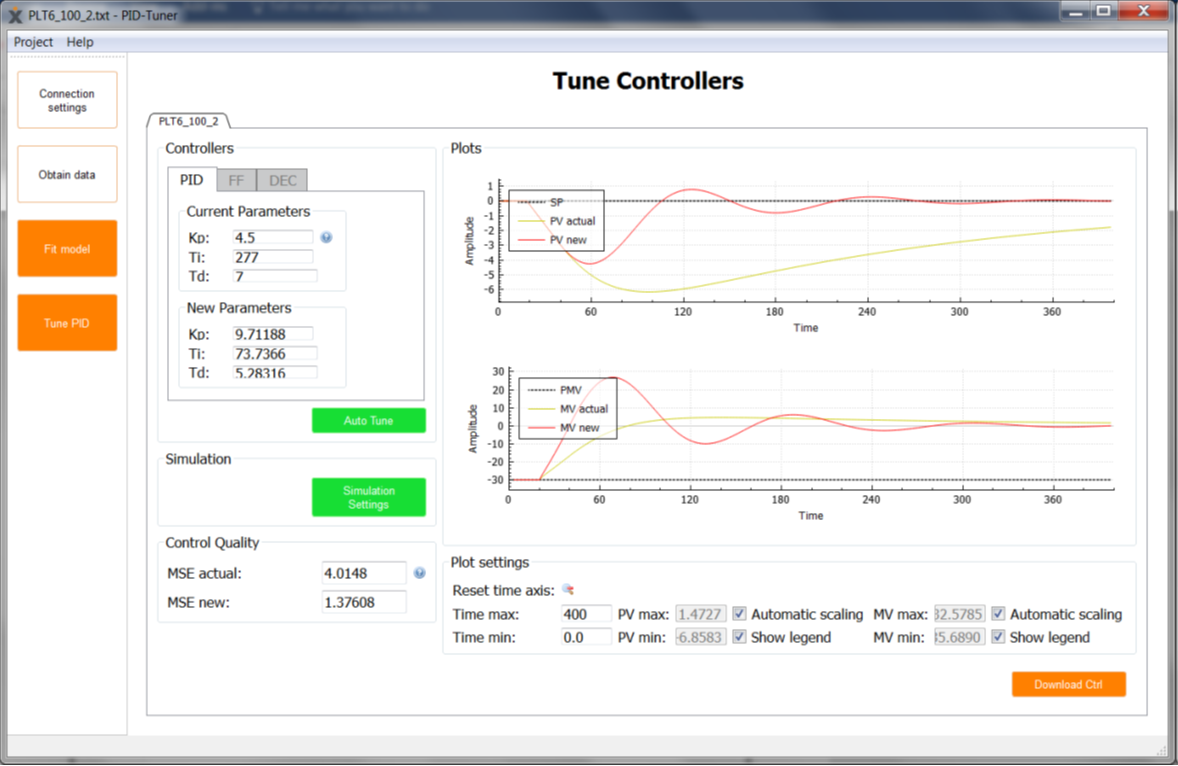

Voor de nieuwe instellingen is Simple Internal Model Control gebruikt, gecombineerd met een optimalisatie op de gemiddelde kwadratische afwijking.

Kortere insteltijd en kleinere afwijking

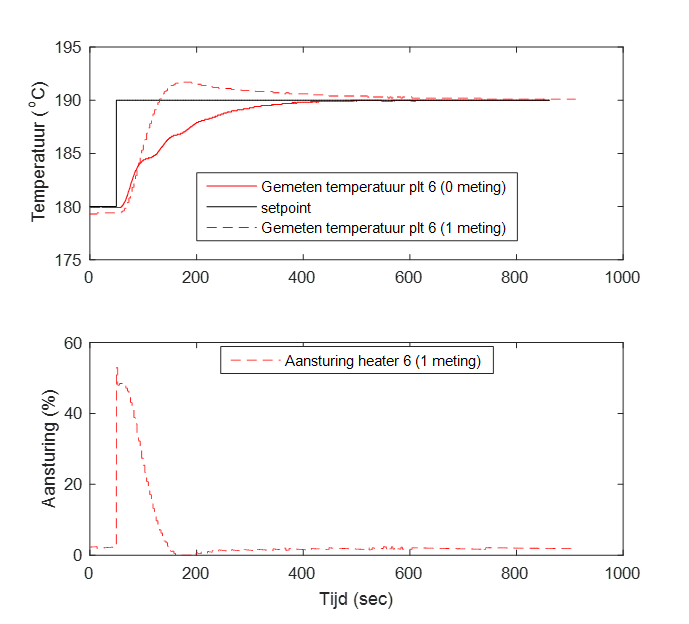

De temperatuur komt niet alleen sneller op setpoint, maar wijkt er ook aanzienlijk minder van af. Gemeten in gemiddelde kwadratische afwijking is dat een verbetering met een factor twee. Daarmee is het beoogde resultaat gehaald.

Slechte demping bij een trage tijdconstante

Bij een tijdconstante van uren voelt een slecht gedempte regeling in de bedrijfsvoering niet als een regelprobleem, maar als een machine die nu eenmaal zo is. Het verschil wordt pas zichtbaar zodra je model en meting naast elkaar legt en de demping expliciet uitrekent.
