Camerasysteem dat 3D-coördinaten meet tot een halve millimeter
Het Camera Measurement System projecteert een laserlijn op een object en berekent uit de camerabeelden de exacte 3D-coördinaten, met toepassingen op staalrollen.
- JAAR
- 2020
- KLANT
- Tebulo
- SECTOR
- OEM-automatisering
- METHODEN
- Laserlijnprojectie met camera-uitlezing · Detectie van de laserprojectiepunten en coördinaatberekening
- TOOLS
- C++ · Ethernet en Profibus
Wat het is
Het Camera Measurement System is een visionsysteem, gebouwd samen met Tebulo, dat nauwkeurig de 3D-coördinaten meet van zowel kleine als grote objecten.

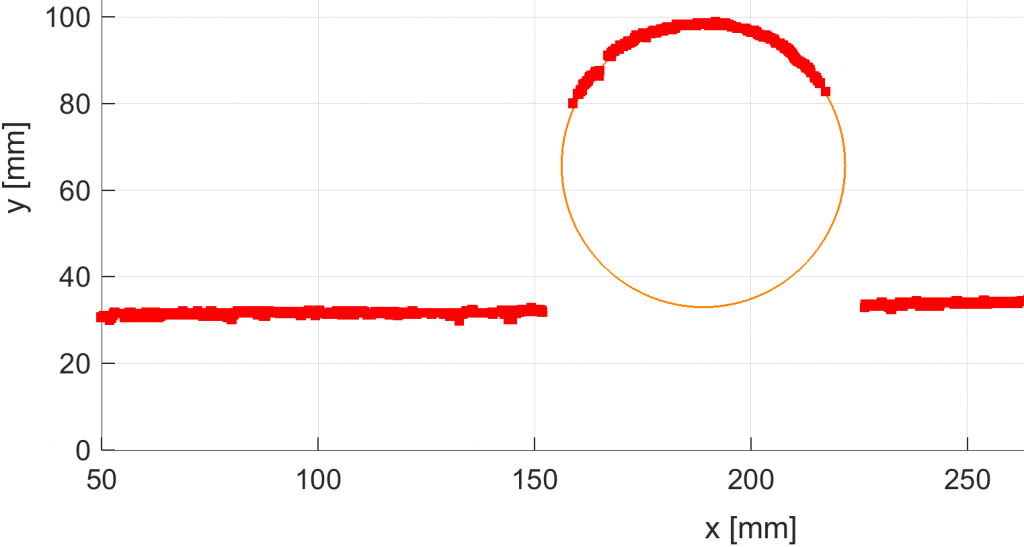

Het werkt met een laser die een lijn op het object projecteert, waarna de camera een foto maakt. De software detecteert de punten van de laserprojectie, berekent daaruit de exacte coördinaten van die punten, en verwerkt dat verder tot de grootheid waar het om gaat. Bij een tennisbal is dat bijvoorbeeld de diameter.
Toepassingen
In de staalindustrie wordt het systeem onder meer gebruikt voor het meten van de locatie van het zwaartepunt van een stalen rol, het bepalen van het aantal losse omwikkelingen, telescopie, banddikte en bandprofiel. Losse omwikkelingen die onopgemerkt blijven kunnen een fabriek uren stilleggen, dus de meting doet meer dan alleen registreren.
Specificaties
Nauwkeurigheid ±0,5 mm, over meetafstanden van 0,01 tot 5,00 meter. De software is geschreven in C++ en communiceert met externe hardware over Ethernet en Profibus.
